Анализатор цепей векторный компактный RIGOL DNA6084-R

Оставить отзыв

Гарантия 3 года

Артикул DNA6084-R Код товара 155460

Фото (1)

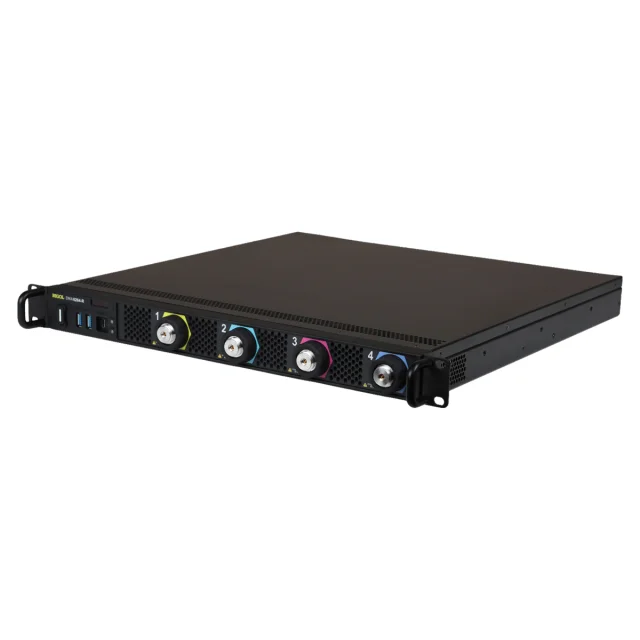

RIGOL DNA6084-R - анализатор цепей векторный компактный

Характеристики

Диапазон частот:

5 кГц - 8,5 ГГц

Количество портов:

Все характеристики

Четырехпортовый векторный анализатор цепей RIGOL DNA6084-R представляет собой компактный измерительный...

Перейти к описанию

RIGOL

2 561 134 ₽ Последняя цена

Способы получения

г.

Описание и характеристики
Аксессуары

Анализатор цепей векторный компактный RIGOL DNA6084-R

О товаре
Характеристики
Аксессуары

Четырехпортовый векторный анализатор цепей RIGOL DNA6084-R представляет собой компактный измерительный модуль без встроенного экрана. Модель функционирует в частотном диапазоне от 5 кГц до 8,5 ГГц и разработана для комплексной оценки S-параметров многополюсников (включая фильтры, усилители мощности, антенны и кабели). Прибор ориентирован на задачи НИОКР, выходной контроль качества на производстве, сервисный ремонт и автоматизированное тестирование с записью данных на внутренние или внешние накопители.

Архитектура и диапазон: от 5 кГц до 8,5 ГГц с дискретностью 1 Гц на 4 измерительных портах (мощность сигнала до 10 дБм).
Метрология: динамический диапазон 127 дБ (типовой, не ниже 120 дБ), шумы трассы 0,003 дБ (СКЗ), полоса ПЧ от 1 Гц до 10 МГц.
Стойковый формат: безэкранный корпус высотой 1U (432 × 43,9 × 440 мм) для плотного монтажа в 19-дюймовые шкафы.
Интерфейсный набор: порты LAN, USB, GPIB и разъем HDMI с поддержкой внешней периферии (дисплей, мышь, клавиатура).
Удаленный доступ: интеграция по протоколу SCPI и прямое управление через Web-интерфейс.

Конструкция для стоек 19” и автоматизация

Отсутствие встроенного дисплея позволило сформировать ультракомпактный корпус формата 1U. Векторный анализатор цепей можно монтировать непосредственно в промышленные стойки, размещая несколько модулей плотно друг над другом. Поддержка стандартных SCPI-команд вместе с интерфейсами LAN и GPIB позволяет встраивать устройство в существующие системы автоматизированного тестирования без переписывания управляющих алгоритмов.

Аналитические функции и учет измерительной оснастки

Прибор располагает расширенным математическим аппаратом: допусковый контроль "годен/не годен", замер КСВ, построение диаграмм Смита и анализ во временной области (TDR). RIGOL DNA6084-R позволяет программно компенсировать или полностью исключать влияние кабелей, адаптеров и тестовых фикстур, обеспечивая фиксацию реальных характеристик исследуемого устройства.

Управляемая калибровка и полная комплектация

Процедура настройки упрощена благодаря встроенному пошаговому мастеру калибровки (поддерживаются схемы SOLT, OSL, Response Open/Short/Thru, Enhanced Response). Модель совместима с механическими и электронными модулями ECal, сокращающими время подготовки и исключающими случайные ошибки. Наличие развитой экосистемы аксессуаров — от переходов и кабелей до мер SOLT — позволяет приступить к работе сразу после распаковки.

Купить анализатор цепей векторный RIGOL DNA6084-R, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

Наименование параметра				Значение
Количество измерительных портов				4
Динамический диапазон (условия измерений: полоса промежуточной частоты 10 Гц)
				норм.			тип.
100 кГц – 10 МГц				105 дБ			115 дБ
10 МГц – 6,5 ГГц				120 дБ			127 дБ
6,5 ГГц – 8,5 ГГц				117 дБ			122 дБ
Характеристики системы после калибровки (комплект калибровочных мер 85052D; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C)
Диапазон частот	Направленность		Согласование источника	Согласование нагрузки	Погрешность передачи			Погрешность отражения
5 кГц – 100 кГц	20 дБ		20 дБ	20 дБ	±0,30 дБ			±0,30 дБ
100 кГц – 10 МГц	42 дБ		42 дБ	40 дБ	±0,01 дБ			±0,01 дБ
10 МГц – 6,5 ГГц	42 дБ		38 дБ	40 дБ	±0,01 дБ			±0,01 дБ
6,5 ГГц – 8,5 ГГц	42 дБ		38 дБ	40 дБ	±0,05 дБ			±0,03 дБ
Производительность нескорректированной системы
Нормированное значение
Диапазон частот	Направленность		Согласование с источником	Согласование с нагрузкой	Погрешность передачи			Погрешность отражения
100 кГц – 10 МГц	25 дБ		15 дБ	25 дБ	±1,5 дБ			±1,5 дБ
10 МГц – 6,5 ГГц	25 дБ		15 дБ	25 дБ	±1,5 дБ			±1,5 дБ
6,5 ГГц – 8,5 ГГц	25 дБ		15 дБ	25 дБ	±1,5 дБ			±1,5 дБ
Типовое значение
Диапазон частот	Направленность		Согласование с источником	Согласование с нагрузкой	Погрешность передачи			Погрешность отражения
100 кГц – 10 МГц	35 дБ		25 дБ	35 дБ	±0,5 дБ			±0,5 дБ
10 МГц – 6,5 ГГц	35 дБ		25 дБ	30 дБ	±0,5 дБ			±0,5 дБ
6,5 ГГц – 8,5 ГГц	35 дБ		25 дБ	30 дБ	±0,5 дБ			±0,5 дБ
Выход тестового порта
Частотные характеристики
Скорость старения				<1 ppm/год
Температурная стабильность				0,5 ppm, от 0 °C до +40 °C, опорная температура +25 °C
Начальная погрешность после калибровки				1 ppm
Разрешающая способность установки частоты				1 Гц
Количество точек сканирования				1 – 100001
Частотный диапазон промежуточных частот				1 Гц – 10 МГц
Максимальный уровень выходной мощности
5 кГц – 100 кГц				0 дБм
100 кГц – 10 МГц				5 дБм
10 МГц – 6,5 ГГц				10 дБм
6,5 ГГц – 8,5 ГГц				8 дБм
Диапазон установки уровня выходной мощности
5 кГц – 100 кГц				-40 дБм ~ 0 дБм
100 кГц – 10 МГц				-40 дБм ~ 5 дБм
10 МГц – 6,5 ГГц				-40 дБм ~ 10 дБм
6,5 ГГц – 8,5 ГГц				-40 дБм ~ 8 дБм
Погрешность установки уровня выходной мощности
100 кГц – 100 МГц				±1,0 дБ		±0,6 дБ (тип)
100 МГц – 8,5 ГГц				±1,0 дБ		±0,6 дБ (тип)
Линейность выходной мощности сигнала (линейность мощности 0 дБм, режим сканирования: -20 дБм ≤ уровень мощности ≤ 0 дБм)
100 кГц – 100 МГц				±0,6 дБ
100 МГц – 8,5 ГГц				±0,6 дБ
Характеристики выходной мощности
Разрешающая способность				0,01 дБ
Максимальный устанавливаемый уровень				10 дБм
Минимальный устанавливаемый уровень				- 40 дБм
Спектральная чистота (при выходной мощности 0 дБм)
Вторая гармоника		100 кГц – 8,5 ГГц		- 25 дБн
Третья гармоника		100 кГц – 100 МГц		- 30 дБн
		100 МГц – 8,5 ГГц		- 40 дБн
Негармонические искажения		100 кГц – 8,5 ГГц		- 30 дБн
Вход тестового порта
Уровень собственного шума (уровень шума определяется как среднеквадратичное значение коэффициента передачи, измеренное в полосе промежуточной частоты 10 кГц, нормализованное к 1 Гц)
100 кГц – 10 МГц				- 105 дБм		- 120 дБм
10 МГц – 6,5 ГГц				- 120 дБм		- 125 дБм
6,5 ГГц – 8,5 ГГц				- 119 дБм		- 124 дБм
Значения шумов измерительной трассы (протестировано после включения питания и установки настроек по умолчанию. Шум измерительной трассы передачи и отражения: полоса промежуточной частоты 1 кГц для сигналов < 10 МГц; полоса промежуточной частоты 10 кГц для сигналов ≥ 10 МГц)
Диапазон частот	Измерение модуля коэффициента отражения			Измерение фазы коэффициента отражения
	Нормированное значение		Типовое значение	Нормированное значение		Типовое значение
100 кГц – 10 МГц	0,006 дБ _СКЗ		0,003 дБ _СКЗ	0,045º_СКЗ		0,025º_СКЗ
10 МГц – 8,5 ГГц	0,003 дБ _СКЗ		0,0015 дБ _СКЗ	0,035º_СКЗ		0,013º_СКЗ
Максимальный разрушающий уровень входного разрушающего сигнала
Максимальный разрушающий уровень входного сигнала				+ 27 дБм, ± 35 В _DC
Время измерения
Время сканирования (тип сканирования CW, центральная частота 1 ГГц, параметр измерения S11, стандартная полоса пропускания, 201 точка)
				Пропускная способность		Время
Время сканирования (Tsweep)				1 МГц		7,71 мс
				500 кГц		8,05 мс
Время цикла сканирования (Tcycle)				1 МГц		8,23 мс
				500 кГц		8,59 мс
Время подготовки на точку сканирования (Tprep)				/		35 мкс
Время сбора данных на точку (Tacq)				1 МГц		3,5 мкс
				500 кГц		5,3 мкс
Общее время в каждой точке (Tpoint)				1 МГц		38,5 мкс
				500 кГц		40,3 мкс
Время передачи данных (полоса пропускания ПЧ = 1 МГц)
Диапазон частот	Калибровка		RBW	201 точка		401 точка			1601 точка
10 МГц ~ 4,5 ГГц	Некалиброванный		1 МГц	9,8 мс		17,58 мс			64,7 мс
			500 кГц	10,1 мс		18,3 мс			67,3 мс
			100 кГц	12,5 мс		23,2 мс			86,9 мс
			1 кГц	248 мс		498 мс			1985 мс
10 МГц ~ 4,5 ГГц	Двухпортовая калибровка		1 МГц	19,15 мс		34,9 мс			128,6 мс
			500 кГц	19,85 мс		36,2 мс			134,2 мс
			100 кГц	24,8 мс		46,1 мс			174 мс
			1 кГц	501 мс		996 мс			3965 мс
10 МГц ~ 8,5 ГГц	Некалиброванный		1 МГц	10,76 мс		18,5 мс			65,1 мс
			500 кГц	11,08 мс		19,2 мс			67,8 мс
			100 кГц	13,58 мс		24,2 мс			87,6 мс
			1 кГц	251 мс		500 мс			1980 мс
10 МГц ~ 8,5 ГГц	Двухпортовая калибровка		1 МГц	22 мс		37,45 мс			130,6 мс
			500 кГц	22,65 мс		38,9 мс			136,2 мс
			100 кГц	27,6 мс		48,7 мс			175,5 мс
			1 кГц	502 мс		998 мс			3960 мс
10 МГц ~ 8,5 ГГц	Четырёхпортовая калибровка		1 МГц	55,7 мс		95,7 мс			339,7 мс
			500 кГц	56,9 мс		98,9 мс			347,7 мс
			100 кГц	64,5 мс		113,3 мс			408,5 мс
			1 кГц	1016,5 мс		2015,7 мс			8011,7 мс
Входы/выходы
Вход тестового порта ВЧ
Диапазон частот				5 кГц ~ 8,5 ГГц
Количество измерительных портов				4
Номинальное входное сопротивление				50 Ом
Тип разъёма				N-типа (гнездо)
Выход частоты опорного генератора (задняя панель)
Частота				10 МГц
Уровень выходного сигнала				от +3 до +10 дБм, +7 дБм (тип)
Номинальное сопротивление				50 Ом
Тип выходного разъёма				SMA (гнездо)
Вход опорной частоты (задняя панель)
Частота				10 МГц ± 10 ppm
Уровень входного сигнала				от 0 дБм до +10 дБм
Номинальное сопротивление				50 Ом
Тип входного разъёма				SMA (гнездо)
Синхронизация
Вход синхронизации (задняя панель)
Номинальное входное сопротивление				≥ 1 кОм
Входной уровень				3,3 В TTL
Тип входного разъёма				SMA (гнездо)
Выход синхронизации (задняя панель)
Номинальное выходное сопротивление				50 Ом
Входной уровень				3,3 В TTL
Тип входного разъёма				SMA (гнездо)
Интерфейсы связи
USB DEVICE				USB 3.0 (задняя панель)
USB HOST				USB 3.0 (передняя панель – 2 ед., задняя панель – 2 ед.)
HDMI				HDMI 1.4 A (задняя панель)
Type-C				передняя панель – 2 ед.
LAN				10/100/1000 Base-T (задняя панель)
Application I/O				порт управления внешним ведомым устройством (задняя панель)
GPIB				блок на задней панели
Общие технические характеристики
Электропитание				100 ~ 240 В (СКЗ), 50/60 Гц Максимальная потребляемая мощность: 200 Вт Предохранитель: 5 А, класс T, 250 В
Операционная система				Linux
Внутренняя память				256 ГБ
Возможность подключения внешнего накопителя				USB
Условия эксплуатации		температура		0°C ~ + 40°C
		относительная влажность		0– +30 °C: относительная влажность ≤95%
				+30 °C – +40 °C: относительная влажность ≤75%
Условия хранения		температура		-20°C ~ + 70°C
		относительная влажность		<+40°C: 5% ~ 90%, без конденсации
				≥+40°C до <+60°C: 5% ~ 80%, без конденсации
				>+60°C до <+70°C: 5% ~ 40%, без конденсации
Массо-габаритные характеристики		установка в стойку		1 U
		габариты		432 мм × 43,9 мм × 440 мм
		масса		8 кг

Полные характеристики

Комплектация

1 Анализатор цепей векторный компактный DNA6084-R
2 Сетевой кабель
