Анализатор спектра RSHTech PSA

Add a review

Артикул PSA Код товара 134172

Характеристики

Частотный диапазон:

100 кГц - 26 ГГц

Полоса пропускания:

1 Гц – 10 МГц

Все характеристики

Анализатор спектра и сигналов с возможностью измерения фазовых шумов RSHTech PSA с USB интерфейсом — это...

Перейти к описанию

RSH Tech

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики
Сервис

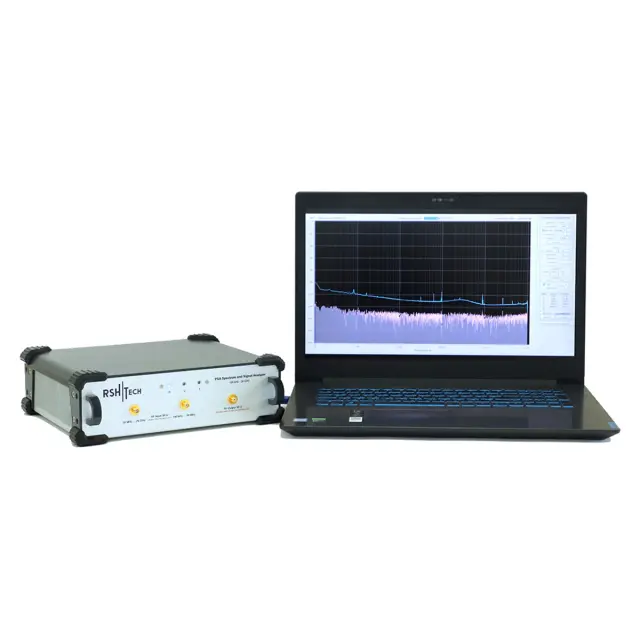

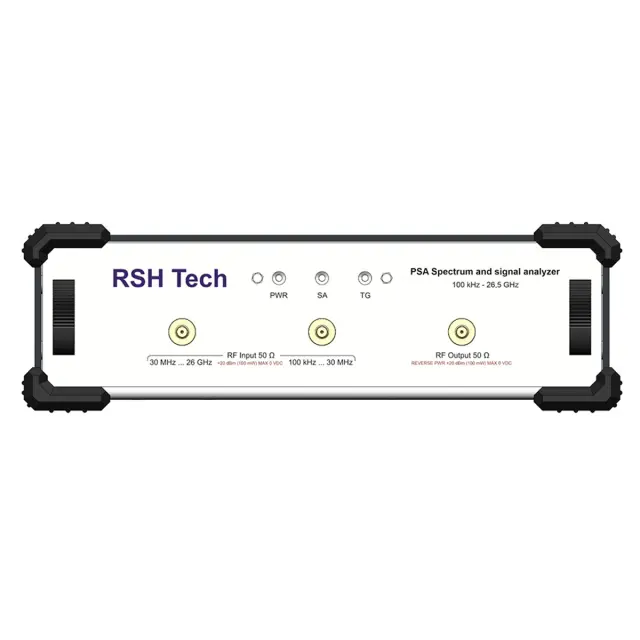

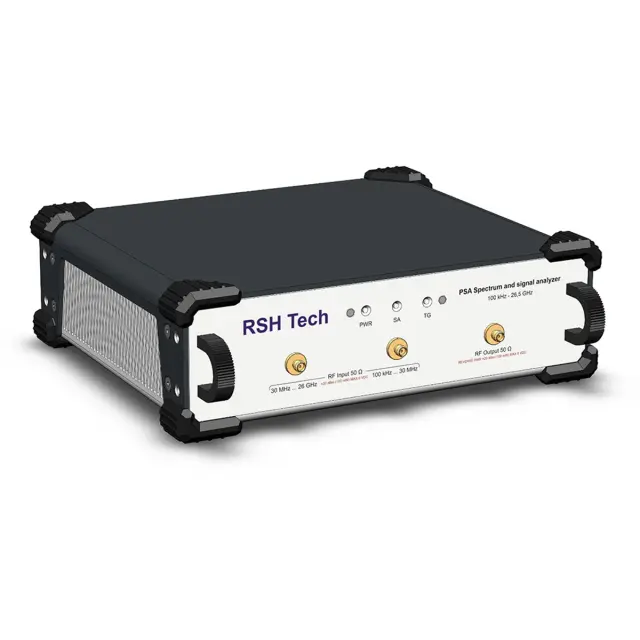

Анализатор спектра RSHTech PSA

О товаре
Характеристики

Анализатор спектра и сигналов с возможностью измерения фазовых шумов RSHTech PSA с USB интерфейсом — это компактное и мощное устройство, предлагающее множество функций измерения. Прибор обеспечивает высокую скорость при анализе спектра, измерении АЧХ и профиля фазовых шумов. Использование новой парадигмы на основе двухканальной архитектуры (ДКА) делает возможным подавление зеркального канала, а также позволяет существенно уменьшить другие паразитные составляющие в частотном спектре. В отличии от известной архитектуры, построенной на программном преселекторе, применение ДКА позволяет корректно отображать сигналы с различными видами модуляции, так как данные для обоих каналов обрабатываются одновременно. Дополнительной особенностью PSA08 является наличие встроенного кросс-корреляционного алгоритма для измерения фазового шума значительно ниже уровня собственных шумов.

Ключевые особенности:

Рабочий диапазон частот от 100 кГц до 26 ГГц
Инновационная двухканальная архитектура для подавления нежелательных спектральных составляющих
Встроенный следящий генератор, 0,1 МГц … 26 ГГц
Полностью цифровой ПЧ-тракт, разрешающая способность от 1 Гц до 20 МГц
Измерение фазового шума, –151 дБн/Гц при отстройке 10 кГц для сигнала с частотой 1 ГГц при 100000 корреляций
Кросс-корреляционный алгоритм с числом корреляций от 1 до 100 000
Полоса анализа 20 МГц в каждом канале
Анализ сигналов во временной области с функцией записи и чтения, отображение изменения амплитуды, частоты и фазы
Измерение амплитудно-частотных характеристик
Скорость сканирования до 15 ГГц/с
Запись и воспроизведение сигнала с шириной полосы 20 МГц через SSD (и 1 МГц через HDD)
Встроенный 10-разрядный частотомер
Встроенная защита входов и выходов от электростатического разряда (ЭСР, ESD)
Отличные массогабаритные характеристики

Купить анализатор спектра RSHTech PSA08, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	RSHTech PSA
Частота
Частотный диапазон	вход 1: от 100 кГц до 30 MГц
Частотный диапазон	вход 2: от 30 МГц до 26 ГГц
Полоса обзора	настраиваемая от 1 кГц до 26 ГГц
Минимальная полоса разрешения (RBW)	1 Гц
Точность опорного генератора	±0,1 ppm (25°C ± 25°C), ±1 ppm / старение в год
Полоса разрешения
Полосы пропускания фильтров ПЧ (RBW)	от 1 Гц до 10 МГц, 20 МГц в режиме “0 span”
Тип фильтра	БПФ
Оконная функция	кайзер
Амплитудно-частотные характеристики
Точность определения амплитуды	±1,0 дБ (от 100 кГц до 30 MГц)
	±1,5 дБ (от 30 МГц до 5,8 ГГц)
	±2,0 дБ (от 5,8 ГГц до 26 ГГц)
Перекрытие RBW фильтров	≤ 1,0 дБ
Входной диапазон ослабления аттенюатора	от 0 дБ до 30 дБ с шагом 1 дБ
Средний отображаемый уровень шума DANL (типовые значения)
Коэффициент шума / DANL (при 1 Гц RBW, ослабление встроенного аттенюатора 0 дБ)	12 дБ / –162 дБм (100 кГц до 30 MГц)
	16 дБ / –158 дБм (30 МГц до 3 ГГц)
	18 дБ / –156 дБм (3 ГГц до 5,8 ГГц)
	19 дБ / –155 дБм (5,8 ГГц до 14,5 ГГц)
	24 дБ / –150 дБм (14.5 ГГц до 18 ГГц)
	27 дБ / –147 дБм (18 ГГц до 24 ГГц)
	30 дБ / –144 дБм (24 ГГц до 26 ГГц)
Измерение фазового шума
Диапазон отстроек	от 10 Гц до 10 MГц
Точность определения ФШ	±3 дБ (от 10 Гц до 1 кГц отстройки)
Точность определения ФШ	±2 дБ (от 1 кГц до 10 МГц отстройки)
Количество кросс-корреляций	от 1 до 100 000 в зависимости от отстройки
Улучшение чувствительности измерения ФШ в зависимости от количества кросс-корреляций:
корреляций	10	100	1000	10 000		100 000
улучшение на	5 дБ	10 дБ	15 дБ	20 дБ		25 дБ
* Чувствительность к измерению фазовых шумов, дБн/Гц, режим внутреннего LO, тракт (1 + 2), кросс-корреляций = 1, Low-Spur Mode – выкл, предусилитель – выкл:
Частота несущей	Отстройка от несущей
Частота несущей	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 MГц	10 MГц
10 MГц	– 99	– 140	– 151	– 152	– 152	– 152	– 152
100 MГц	– 75	– 117	– 131	– 139	– 140	– 141	– 142
1 ГГц	– 60	– 100	– 115	– 126	– 129	– 140	– 143
3 ГГц	– 49	– 90	– 106	– 118	– 120	– 130	– 142
9 ГГц	– 37	– 80	– 96	– 108	– 110	– 125	– 145
18 ГГц	– 30	– 73	– 90	– 102	– 104	– 119	– 142
26 ГГц	– 30	– 70	– 89	– 99	– 101	– 113	– 138

Полные характеристики

Документация

pdf

Спецификация

pdf

Брошюра
