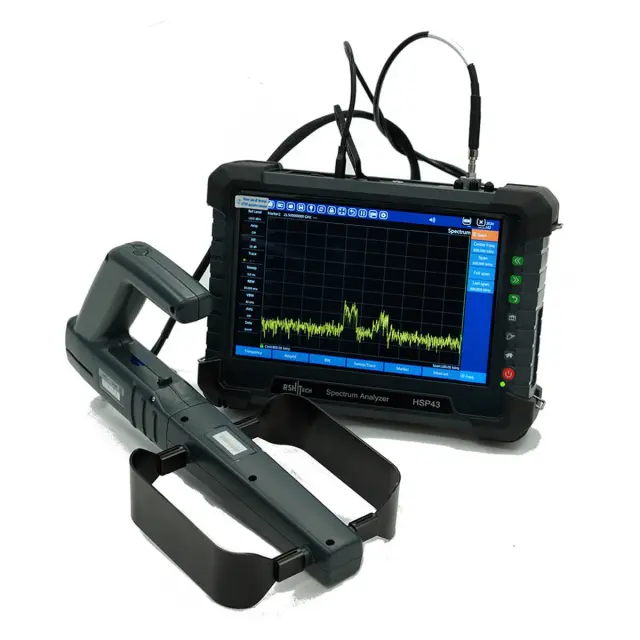

Анализатор спектра RSHTech HSP
Add a review
Артикул HSP Код товара 134197
Характеристики
Частотный диапазон:
9 кГц - 43 ГГц
Фазовый шум:
-103 дБн/Гц на 1 ГГц ВЧ;
Чувствительность (DANL) @ 1 ГГц:
-160 дБм (1 Гц)
Под заказ
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Код товара 134197
Анализатор спектра RSHTech HSP
Технические характеристики Анализатор спектра RSHTech HSP
| RSHTech HSP | |||||
|---|---|---|---|---|---|
| Анализ спектра | |||||
| Модель | HSP9 | HSP18 | HSP26 | HSP43 | |
| Диапазон частот | 9 кГц – 9 ГГц | 9 кГц –18 ГГц | 9 кГц –26,5 ГГц | 9 кГц – 43 ГГц | |
| Тип ВЧ разъема | N (розетка) | N (розетка) | N (розетка) | 2,4мм (вилка) | |
| Погрешность измерения частоты (Входной сигнал: 1 ГГц, уровень -30 дБмВт Спектр: полоса обзора 200 кГц, полоса разрешения 1 кГц, усилитель выкл., ослабление 0 дБ, точек развертки 10001, детектор положительно-пиковый, время развертки автоматическое. Частотомер включен (1 Гц)) | 0,2 x10^-6 | ||||
| Погрешность измерения уровня | |||||
|
9 кГц … 1 МГц: Центральная частота = входной частоте, полоса обзора 10 кГц, полоса разрешения 100 Гц, усреднение выкл., детектор положительно-пиковый, время развертки автоматическое, точек развертки 1001 |
±1,5 дБ | ||||
|
f>1 МГц: Центральная частота = входной частоте, полоса обзора 1 МГц, полоса разрешения 10 кГц, усреднение выкл., детектор положительно-пиковый, время развертки автоматическое, точек развертки 1001 |
±1,5 дБ | ||||
| Полоса ПЧ | 110 МГц | ||||
| Диапазон отображаемых уровней | от ср. уровня собственных шумов (DANL) до +30дБм | ||||
| Диапазон ослабления аттенюатора | 0-50дБ, шаг 1дБ. | ||||
|
Средний уровень собственных шумов (DANL) (Согласование 50 Ом, ослабление 0 дБ, полоса разрешения 10 кГц, усреднение вкл. (100 раз), время развертки автоматическое, детектор СКЗ, нормирование к 1 Гц) |
предусилитель выключен: 10 МГц ... 7,5 ГГц: -134 дБмВт, -145 дБмВт (тип.) 1 ГГц: -145 дБмВт 7,5 ... 18 ГГц: -136 дБмВт, -137 дБмВт (тип.) 18 ... 39 ГГц: -132 дБмВт, -136 дБмВт (тип.) 39 ... 42 ГГц: -129 дБмВт, -132 дБмВт (тип.) 42 ... 43 ГГц: -128 дБмВт, -134 дБмВт (тип.) предусилитель включен: 10 МГц...7,5 ГГц: -150 дБмВт, -155 дБмВт (тип.) 1 ГГц: -160 дБмВт 7,5 ... 18 ГГц: -155 дБмВт, -160 дБмВт (тип.) 18 ... 39 ГГц: -151 дБмВт, -155 дБмВт (тип.) 39 ... 42 ГГц: -140 дБмВт, -150 дБмВт (тип.) 42 ... 43 ГГц: -140 дБмВт, -150 дБмВт (тип.) | ||||
|
Фазовый шум SSB на несущей 1 ГГц (Входной уровень:-20 дБмВт, полоса разрешения 1 кГц, усреднение выкл., время развертки 1 с, детектор СКЗ, усилитель выкл., ослабление 0 дБ, точек развертки 10001) | |||||
| отстройка 10 кГц |
-95 дБн/Гц -103 дБн/Гц (тип.) | ||||
| отстройка 100 кГц |
-98 дБн/Гц -105 дБн/Гц (тип.) | ||||
| отстройка 1 МГц |
-110 дБн/Гц -116 дБн/Гц (тип.) | ||||
|
Точка пересечения третьего порядка (TOI) (Расстояние между тонами-2 МГц, ослабление 5 дБ, усилитель выкл., время развертки автоматическое, полоса обзора 10 МГц, полоса разрешения 3 кГц, детектор положительно-пиковый, усреднение вкл. (100 раз), точек развертки 1001 Частота ниже 26 ГГц: вх.уровень -20 дБмВт Частота выше 26 ГГц: вх.уровень -15 дБмВт) |
1 ГГц: +14 дБмВт 3 ГГц: +13 дБмВт 18 ГГц: +12 дБмВт 26 ГГц: +13 дБмВт 32/40 ГГц: +16 дБмВт | ||||
|
Уровень гармонических искажений (Усилитель выкл., ослабление 0 дБ, уровень входного сигнала -30 дБмВт, полоса обзора 20 кГц, полоса разрешения 30 Гц, детектор положительно-пиковый, усреднение выкл., точек развертки 1001, время развертки автоматическое, центральная частота установлена на частоту второй гармоники входного сигнала) |
F <10 ГГц: -50 дБн F >10 ГГц: -58 дБн | ||||
| Коэффициент стоячей волны по напряжению (КСВН) |
100 кГц ... 18 ГГц: 2,0 18ГГц ... 25 ГГц: 2,6 25ГГц ... 43 ГГц: 2,2 | ||||
| Анализ спектра в реальном масштабе времени | |||||
| Полоса анализа (максимальная полоса обзора) | 110МГц | ||||
| POI 100% (полоса разрешения 2 МГц, детектор положительно-пиковый) | 5 мкс | ||||
| Скорость развертки
(полоса фильтра ПЧ 25кГц) | 80ГГц/c | ||||
| Анализ интерференций (опция) | |||||
| Режимы измерений | режим спектрограммы
режим послесвечения (DPS) режим триангуляции измерение интенсивности сигнала (напряженность геопозиционирование (компас, карта) | ||||
| Поддержка направленных антенн | DA30(20M/250M/500M/8000M) | ||||
| Анализ сигналов 5G NR (опция) | |||||
| Диапазон частот | FR1 (410 – 7125 МГц)
FR2 (24250 – 43000 МГц) | ||||
| Полоса ПЧ | До 100 МГц | ||||
| Чувствительность приема | -115 дБмВт при SCS = 30 кГц
-118 дБмВт при SCS = 15 кГц | ||||
| Виды измерений | физический идентификатор соты (PCI)
идентификатор луча мощность канала PB/PDS, созвездие, EVM SS-RSRP, SS-RSRQ, SS-SINR смещение времени анализатор параметров лучей обнаружение помех 5G NR мощность от времени | ||||
| Анализ сигналов LTE (опция) | |||||
| Режим | TDD-LTE, FDD-LTE | ||||
| Виды измерений | мощность от ресурсных блоков
мощность от времени диаграмма сигнального созвездия мощность в канале | ||||
| Измерение зоны покрытия (опция) | |||||
| Диапазон частот | |||||
| Стандартный анализ спектра | измерение уровня сигналов внутри/снаружи помещений | ||||
| Измерение сигнала TDD-LTE вне помещения | cell ID; S-SS; RSRP; RSRQ; SINR | ||||
| Анализ спектра 5G-NR | PCI внутри/вне помещения, идентификатор луча, SS, RSRP, SS-RSRQ, SS-SINR | ||||
| Захват I/Q-данных(опция) | |||||
| Частота дискретизации | 1,92, 3,84, 7,68, 15,36, 30,71, 61,44, 122,88 МГц | ||||
| Размер файла IQ | до 256 МБ | ||||
| Дистанционное управление | |||||
| Интерфейс управления | ethernet, WiFi | ||||
| Язык программирования | SCPI, VNC | ||||
| Общие характеристики | |||||

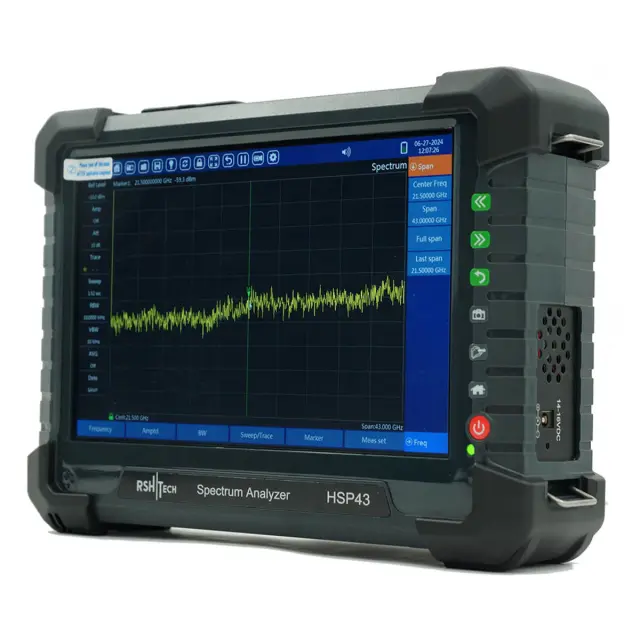

| Дисплей | 10,1" 1280 x 800 емкостный сенсорный экран | ||||

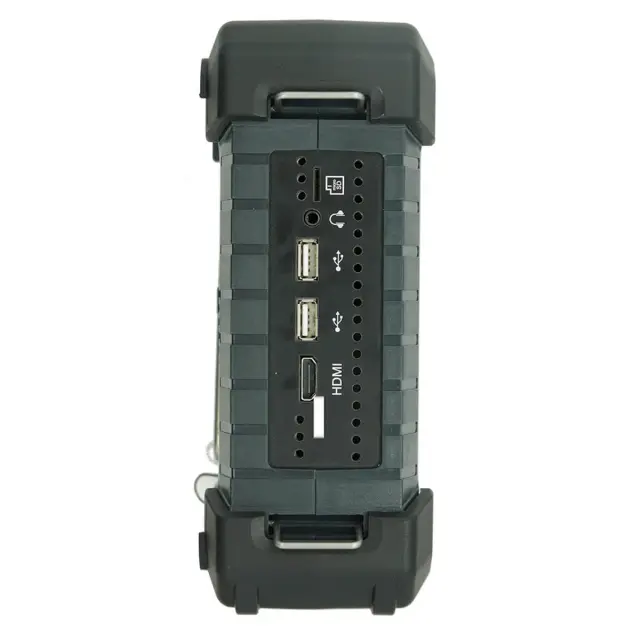

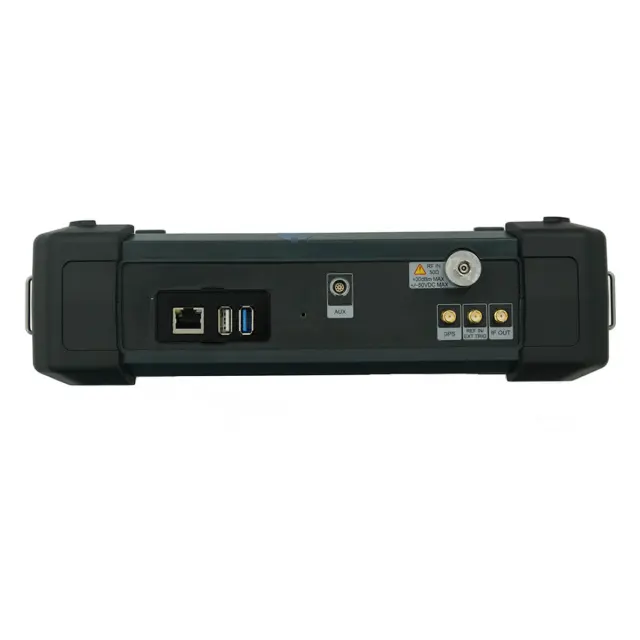

| Внешние интерфейсы | 3 порта USB 2.0, 1 порт USB 3.0
1 порт Ethernet LAN- подключение внешней GPS-антенны вход внешней опорной частоты выход ПЧ | ||||
| Передача данных | USB, Ethernet, WiFi | ||||
| Хранилище данных | 100 ГБ | ||||
| Время автономной работы (1 аккумулятор) | 2,5 часа | ||||
| Рабочая температура | от -10°C до +50°C | ||||
| Габариты (ДxШxВ) | 292 мм x 211 мм x 82 мм | ||||
| Масса | около 3,9 кг | ||||
