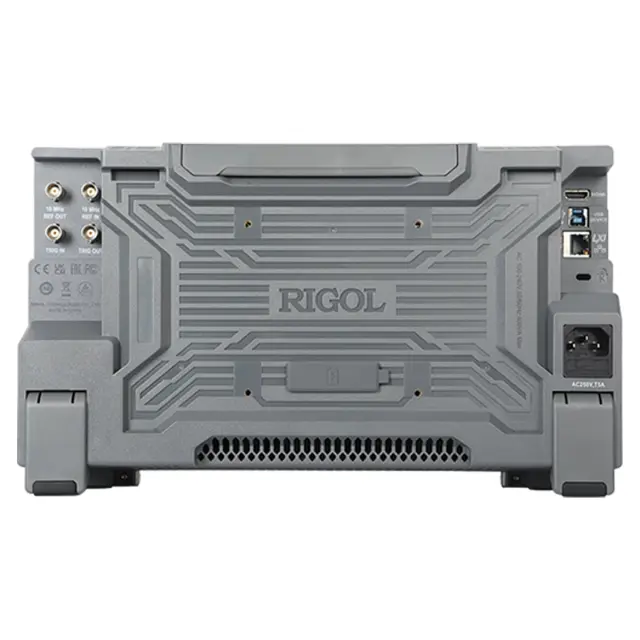

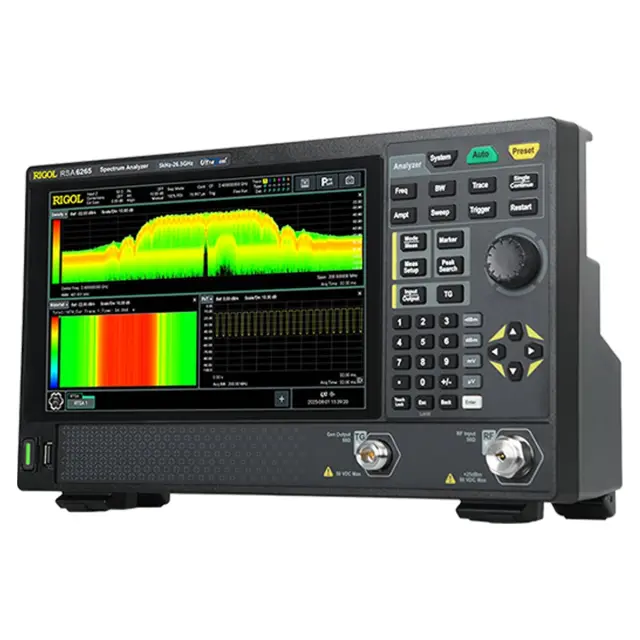

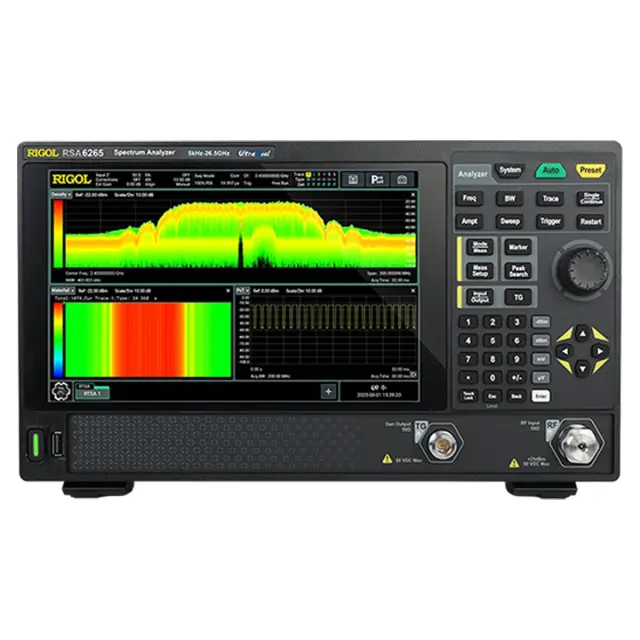

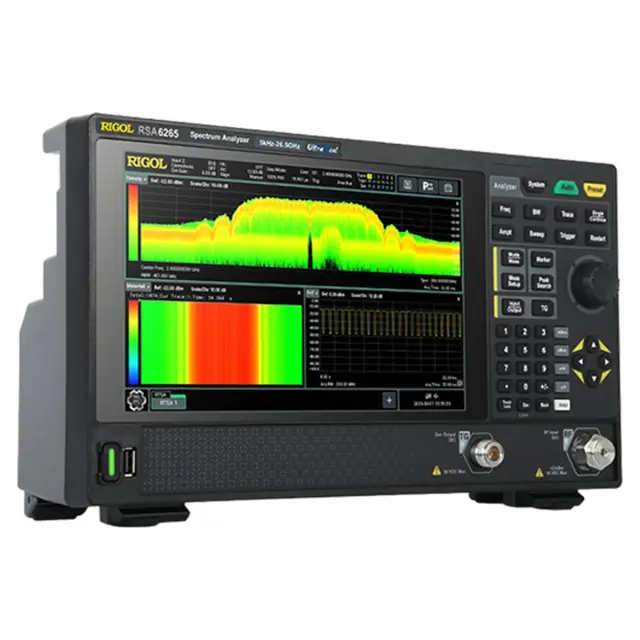

Анализатор спектра реального времени RIGOL RSA6085 — это передовой измерительный прибор, созданный для инженеров, которым важна не только точность, но и свобода действий. Решение на модернизированной платформе UltraReal объединяет высокоскоростной захват сигнала, глубокий анализ в широкой полосе и портативную конструкцию, устраняя необходимость возвращаться в лабораторию для критически важных измерений. С диапазоном частот от 5 кГц до 8,5 ГГц, полосой анализа 200 МГц и скоростью развертки 4 ТГц/с, он обеспечивает надежное обнаружение даже самых кратковременных и редких событий — от импульсных помех в Wi-Fi до нестационарных излучений радаров.
Ключевые преимущества
-
Диапазон частот: 5 кГц – 8,5 ГГц — охватывает весь спектр от низкочастотных систем связи до микроволновых радиолокационных станций
-
Полоса анализа в реальном времени: 200 МГц — позволяет захватывать широкополосные сигналы 5G, Wi-Fi 6 и IoT без потерь
-
Скорость развертки: 4 ТГц/с — минимальное время перехвата (POI) менее 1 мкс, что гарантирует регистрацию одиночных импульсов
-
Пять режимов работы в одном устройстве: GPSA, RTSA, VSA, EMI, ADM — универсальность для любых задач
-
Встроенный предусилитель (опция PA) и трекинг-генератор до 8,5 ГГц (опция T08) — готов к работе без внешних модулей
-
Сенсорное управление, поддержка веб-интерфейса для удаленного доступа
-
Интерфейсы USB, LAN, HDMI, SCPI — полная совместимость с автоматизированными системами
-
Компактный и легкий — идеален для полевых работ, выездной диагностики и мобильных лабораторий
Пять инструментов — один прибор
Анализатор спектра заменяет целый стенд измерительного оборудования.
В режиме GPSA (General Purpose Spectrum Analyzer) он выполняет функции классического анализатора спектра — измеряет гармоники, шумы, спектральную чистоту и коэффициент подавления излучений.
В режиме RTSA (Real-Time Spectrum Analyzer) визуализирует нестационарные сигналы с помощью "водопадного" отображения и функции послесвечения, что позволяет выявлять редкие помехи, дребезг контактов или случайные излучения.
В режиме VSA (Vector Signal Analyzer, опция) демодулирует сложные цифровые сигналы: 5G NR, LTE, NB-IoT, LoRa, Bluetooth, Wi-Fi — с построением созвездий, анализом EVM и спектральных масок.
В режиме EMI (Electromagnetic Interference, опция) соответствует требованиям стандартов CISPR, оснащен квазипиковым детектором и корректирующими фильтрами для предварительных ЭМС-испытаний.
В режиме ADM (Analog Demodulation, опция) анализирует аналоговые виды модуляции: амплитудную (AM), частотную (FM) и фазовую (PM), измеряя девиацию, модуляционные искажения и глубину модуляции.
Свобода работать там, где это нужно
Благодаря компактному корпусу и низкому энергопотреблению, Rigol RSA6085 можно использовать прямо на производственной линии, в распределительной подстанции, на борту автомобиля или в полевых условиях — без ущерба для точности. Прибор не требует сложной калибровки перед включением: достаточно подключить и начать измерения. Это особенно ценно при аварийной диагностике, выездной приемке оборудования или работе в удаленных локациях.
Интеллектуальное управление и интеграция
Управление осуществляется через сенсорные клавиши и интуитивный интерфейс, но ключевое преимущество — удаленный доступ через веб-браузер. Инженер может подключиться к прибору из любого места, настроить измерения, запустить запись и получить результаты в реальном времени — без установки специализированного ПО. Все интерфейсы (LAN, USB, HDMI) поддерживают SCPI-команды, что обеспечивает полную совместимость с LabVIEW, MATLAB, Python и другими средами автоматизации.
Применение в современных отраслях
Rigol RSA6085 незаменим в:
-
разработке и тестировании беспроводных устройств IoT и 5G;
-
диагностике автомобильной электроники (радары, системы ADAS, V2X);
-
ЭМС-валидации перед сертификацией;
-
радиомониторинге и обнаружении несанкционированных передатчиков;
-
обслуживании телекоммуникационного оборудования и базовых станций.
Купить анализатор спектра реального времени RIGOL RSA6085, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
