Анализатор спектра Rohde Schwarz FSH20
Add a review
Госреестр 57849-20
Артикул 1314.2000.20 Код товара 86226
Характеристики
Госреестр:
57849-20
Частотный диапазон:
9 кГц - 20 ГГц
Полоса пропускания:
1 Гц – 3МГц
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!

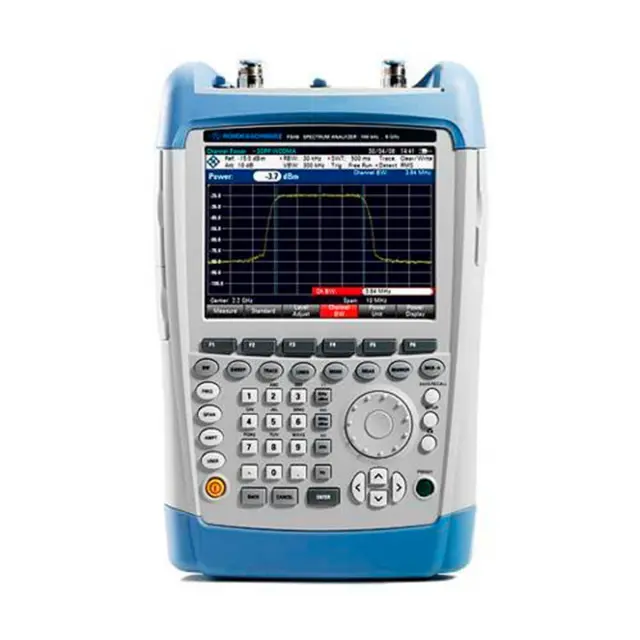

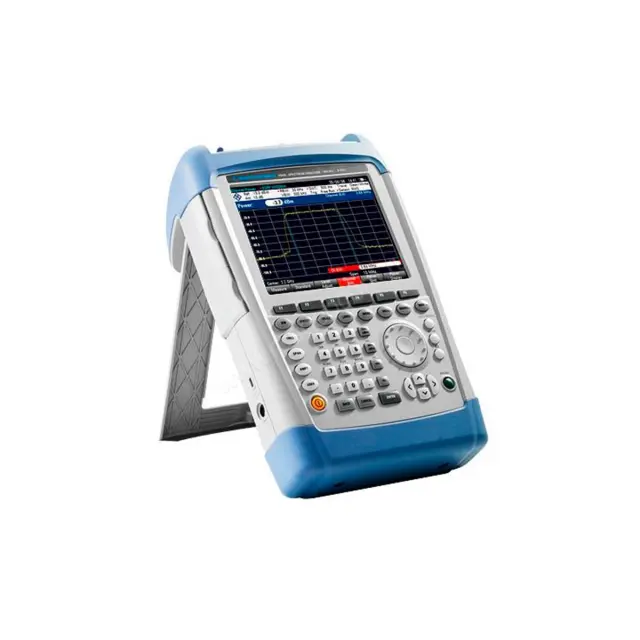

Анализатор спектра Rohde Schwarz FSH20
Технические характеристики
R&S®FSH20
|
||||||||||
Диапазон частот
|
||||||||||
от 9 кГц до 20ГГц
|
||||||||||
Точность воспроизведения частоты
|
2,5 х 10-6 5 х 10-8 с GSP приемником R&S®HA-Z240 5 х 10-9 с источником опорной частоты R&S®FSH-Z114 |
|||||||||
Максимальная полоса демодуляции
|
20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е))
|
|||||||||
Средний уровень собственных шумов (DANL) |
без предусилителя, полоса разрешения = 1 Гц (нормиров.)
|
|||||||||
на частоте 3.6 ГГц
|
<–138 дБмВт, –143 дБмВт (тип.)
|
|||||||||
на частоте 8 ГГц
|
-
|
<–136 дБмВт, –141 дБмВт (тип.)
|
||||||||
на частоте 13.6 ГГц
|
-
|
-
|
< –136 дБмВт, –141 дБмВт (тип)
|
|||||||
на частоте 20 ГГц
|
-
|
-
|
-
|
< –130 дБмВт, –135 дБмВт (тип)
|
||||||
с предусилителем, полоса разрешения = 1 Гц (нормиров.)
|
||||||||||
на частоте 3.6 ГГц
|
<–159 дБмВт, –163 дБмВт (тип.)
|
|||||||||
на частоте 8 ГГц
|
-
|
<–147 дБмВт, –150 дБмВт (тип.)
|
||||||||
на частоте 13.6 ГГц
|
-
|
-
|
<–158 дБмВт, –162 дБмВт (тип.)
|
|||||||
на частоте 20 ГГц
|
-
|
-
|
-
|
<–150 дБмВт, –155 дБмВт (тип.)
|
||||||
Точка пересечения третьего порядка
|
от 300 МГц до 3,6 ГГц
|
>10 дБмВт, ном + 15 дБмВт
|
||||||||
от 3,6 ГГц до 8 ГГц
|
-
|
>3 дБмВт, ном + 10 дБмВт-
|
||||||||
от 3,6 ГГц до 13,6 ГГц
|
-
|
-
|
>3 дБмВт, ном + 15 дБмВт
|
>3 дБмВт, ном + 15 дБмВт
|
||||||
от 13,6 ГГц до 20 ГГц
|
-
|
-
|
-
|
>3 дБмВт, ном + 10 дБмВт
|
||||||
Фазовый шум
|
на частоте 500 МГц
|
-
|
||||||||
при отстройке 30 кГц
|
< -95 дБн (1 Гц), ном. -105 дБн (1 Гц)
|
|||||||||
при отстройке 100 кГц
|
< -100 дБн (1 Гц), ном. -110 дБн (1 Гц)
|
|||||||||
при отстройке 1 МГц
|
< -120 дБн (1 Гц), ном. -127 дБн (1 Гц)
|
|||||||||
Детекторы
|
отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43)
|
|||||||||
Погрешность измерения уровня
|
10 МГц< f ≤ 3,6 ГГц
|
< 1 дБ, ном. 0,5 дБ
|
||||||||
3,6 ГГц < f ≤ 8 ГГц
|
-
|
< 1,5дБ, ном. 0,5 дБ
|
||||||||
3,6 ГГц < f ≤ 13,6 ГГц
|
-
|
-
|
< 1,5дБ, ном. 0,5 дБ
|
|||||||
13,6 ГГц < f ≤ 20 ГГц
|
-
|
-
|
-
|
< 1,5дБ, ном. 0,5 дБ
|
||||||
Дисплей
|
6,5” цветной ЖК-дисплей с VGA-разрешением
|
|||||||||
Время работы от батарей
|
R&S®HA-Z204, 4 Ah
|
до 3 ч
|
||||||||
(без следящего генератора)
|
R&S®HA-Z206, 6 Ah
|
до 4,5 ч
|
||||||||
Габаритные размеры (Ш×В×Г)
|
194 мм × 300 мм × 69 мм (144 мм))
|
|||||||||
Масса
|
3 кг
|
|||||||||
Комплектация
- 1 Прибор;
- 2 Аккумуляторная литиево-ионная батарея (4 А•ч);
- 3 USB-кабель;
- 4 Сетевой кабель (LAN);
- 5 Адаптер питания;
- 6 CD-диск с программным обеспечением FSH4View и документацией;
- 7 Краткое руководство по эксплуатации.
