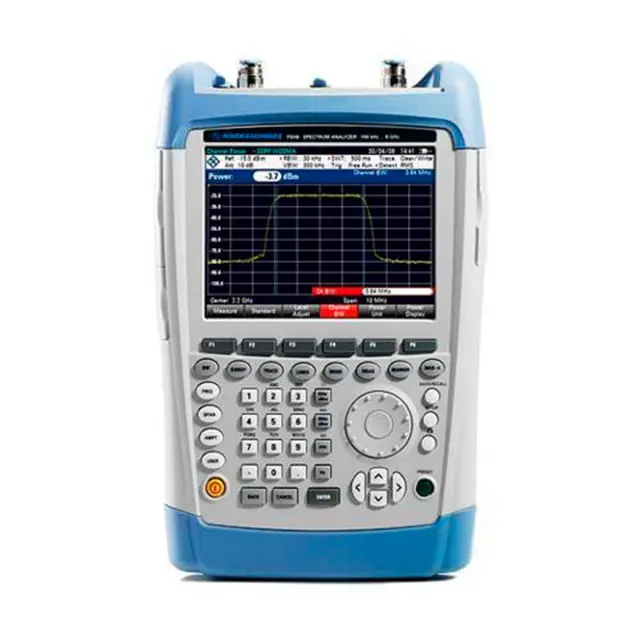

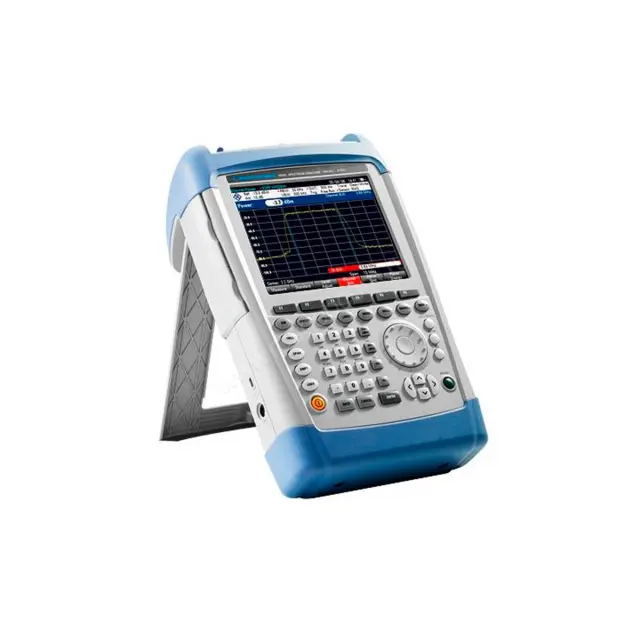

Анализатор спектра Rohde Schwarz FSH13
Технические характеристики
FSH13
|
|||||
|---|---|---|---|---|---|
Диапазон частот
|
от 9 кГц до 13,6 ГГц |
||||
Точность воспроизведения частоты
|
2,5 × 10-6 5 × 10-9 с источником опорной частоты FSH-Z114 |
||||
Полосы разрешения
|
От 1 Гц до 3 МГц Фильтры ЭМП (опция FSH-K43): 200 Гц, 9 кГц, 120 кГц, 1 МГц |
||||
Точность воспроизведения частоты
|
2,5 х 10-6 5 х 10-8 с GSP приемником HA-Z240 5 х 10-9 с источником опорной частоты FSH-Z114 |
||||
Максимальная полоса демодуляции
|
До 20 МГц |
||||
Средний уровень собственных шумов (DANL) |
без предусилителя, полоса разрешения = 1 Гц (нормиров.) |
||||
на частоте 3,6 ГГц
|
<–138 дБмВт, –143 дБмВт (тип.)
|
||||
на частоте 8 ГГц
|
<–136 дБмВт, –141 дБмВт (тип.)
|
||||
на частоте 13,6 ГГц |
|||||
с предусилителем, полоса разрешения = 1 Гц (нормиров.) |
|||||
на частоте 3,6 ГГц
|
<–155 дБмВт, –159 дБмВт (тип.)
|
||||
на частоте 8 ГГц
|
<–147 дБмВт, –150 дБмВт (тип.)
|
||||
на частоте 13,6 ГГц |
<–158 дБмВт, –162 дБмВт (тип.) |
||||
Точка пересечения третьего порядка |
от 300 МГц до 3,6 ГГц |
>10 дБмВт, ном. +15 дБмВт |
|||
от 3,6 ГГц до 8 ГГц
|
>3 дБмВт, ном. +10 дБмВт
|
||||
от 3,6 ГГц до 13,6 ГГц
|
>3 дБмВт, ном. +15 дБмВт
|
||||
Фазовый шум |
на частоте 500 МГц |
– |
|||
при отстройке 30 кГц |
< -95 дБн (1 Гц), ном. -105 дБн (1 Гц) |
||||
при отстройке 100 кГц |
< -100 дБн (1 Гц), ном. -110 дБн (1 Гц) |
||||
при отстройке 1 ГГц |
< -120 дБн (1 Гц), ном. -127 дБн (1 Гц) |
||||
Детекторы |
отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) |
||||
Погрешность измерения уровня |
10 МГц < f ≤ 3,6 ГГц |
<1 дБ, ном. 0,5 дБ |
|||
3,6 МГц < f ≤ 8 ГГц
|
<1,5 дБ, ном. 1 дБ
|
||||
3,6 ГГц< f ≤ 13,6 ГГц
|
< 1,5 дБ, ном. 0,5 дБ
|
||||
Дисплей |
6,5" цветной ЖК-дисплей с VGA-разрешением |
||||
Время работы от батарей |
HA-Z204, 4 A*ч |
до 3 ч |
|||
(без следящего генератора) |
HA-Z206, 6 A*ч |
до 4,5 ч |
|||
Габаритные размеры(Ш × В × Г), мм |
194 х 300 х 69 |
||||
Масса, кг
|
3 |
||||
Комплектация
- 1 Прибор;
- 2 Аккумуляторная литиево-ионная батарея (4 А•ч);
- 3 USB-кабель;
- 4 Сетевой кабель (LAN);
- 5 Адаптер питания;
- 6 CD-диск с программным обеспечением FSH4View и документацией;
- 7 Краткое руководство по эксплуатации.
