Анализатор спектра Rohde Schwarz EVS300
Технические характеристики
EVS300 |
||
|---|---|---|
Частота
|
||
Диапазон частот
|
от 70 до 350 МГц
|
|
Диапазоны установки фильтров предварительной селекции
|
||
Маркерный радиомаяк
|
от 74.7 до 75.3 МГц
|
|
ILS LOC/VOR
|
от 107 до 119 МГц
|
|
ILS GS
|
от 319 до 341 МГц
|
|
Сканирование по частоте (опция R&S®EVS-K1) |
от 70 до 350 МГц
|
|
Разрешение по частоте
|
100 Гц
|
|
Температурный дрейф (от –10 °C до +55 °C)
|
1x106
|
|
Уровень
|
||
Диапазон отображения1) (режим автоматиче- ского переключения диапазона) |
от –120 до +20 дБмВт
|
|
Девиация при –30 дБмВт
|
<0.8 дБ
|
|
Нелинейность в диапазоне от –40 дБ до +30 дБ
|
<0.5 дБ
|
|
Макс. входная мощность
|
+13 дБмВт
|
|
Собственные шумы (режим малых шумов)
|
< –115 дБмВт
|
|
Перекрестная модуляция (интермодуляция)
|
||
Точка пересечения по интермодуляционным составляющим третьего порядка, IP3 (2 × 10 дБмВт, f > 200 кГц, режим малых искажений)
|
>20 дБмВт
|
|
Анализ сигнала ILS
|
||
Диапазон входного уровня
|
от –80 до +10 дБмВт
|
|
Глубина модуляции (от 0 до 95 %)
|
||
Девиация 90/150 Гц ± 2 % 2)
|
≤0,5 %
|
|
Девиация голос/идентификатор
|
≤1,0 %
|
|
ЗЧ, девиация 90/150 Гц ±5Гц 2)
|
≤0,05 Гц
|
|
ЗЧ, девиация 1020 Гц ±50Гц 2)
|
≤5,0 Гц
|
|
Фазовый угол 90/150 Гц
|
||
Диапазон измерения
|
от 0° до +120° или ±60°
|
|
Девиация
|
<0.2°
|
|
Измерение разности глубины модуляции (DDM),
|
режим курсового радиомаяка
|
|
Девиация <±10 % DDM
|
<0,04 % DDM ±0,1 % от показаний |
|
Девиация >±10 % DDM
|
<0,04 % DDM ±0,2 % от показаний |
|
Измерение разности глубины модуляции (DDM),
|
режим глиссады |
|
Девиация <±20 % DDM
|
<0,08 % DDM ±0,1 % от показаний |
|
Девиация >±20 % DDM
|
<0,08 % DDM ±0,2 % от показаний
|
|
Анализ сигнала маркерных радиомаяков
|
|
|
Диапазон входного уровня
|
от –80 до +10 дБмВт |
|
Глубина модуляции (от 80 % до 100 %)
|
||
Девиация
|
||
400/1300/3000 Гц ±2 % 2)
|
≤0,5 % |
|
ID-тона 1020 Гц ±2 % 2)
|
≤1,0 % |
|
ЗЧ, девиация
|
|
|
400/1300/3000 Гц ±50 Гц 2)
|
≤0,5 Гц |
|
ID-тона 1020 Гц ±20 Гц
|
≤5,0 Гц |
|
Частота
|
||
Диапазон входного уровня
|
от –80 до +10 дБмВт |
|
Азимут, девиация
|
<±0,1° |
|
Глубина АМ модуляции (от 0 до 50 %)
|
||
Девиация 30/9960 Гц ±2 % 2)
|
≤0,5 % |
|
Девиация голос/идентификатор
|
≤1,0 % |
|
Девиация искажений АМ
|
≤1,0 % |
|
Звуковая частота
|
||
Девиация 30 Гц ±3 Гц 2)
|
≤0,03 Гц |
|
Девиация 1020 Гц ±50 Гц 2)
|
≤5,0 Гц |
|
Девиация 9960 Гц ±100 Гц 2)
|
≤0,5 Гц |
|
Девиация ЧМ
|
<0,1 Гц ±0,5 % от показаний |
|
Сканирование по частоте (опция R&S®EVS-K1)
|
||
Диапазон частот
|
от 70 до 350 МГц |
|
Начальная/конечная частота или центральная частота/полоса обзора
|
выбирается пользователем в диапазоне от 70 до 350 МГц |
|
Полосы разрешения
|
1/3/10/30 кГц |
|

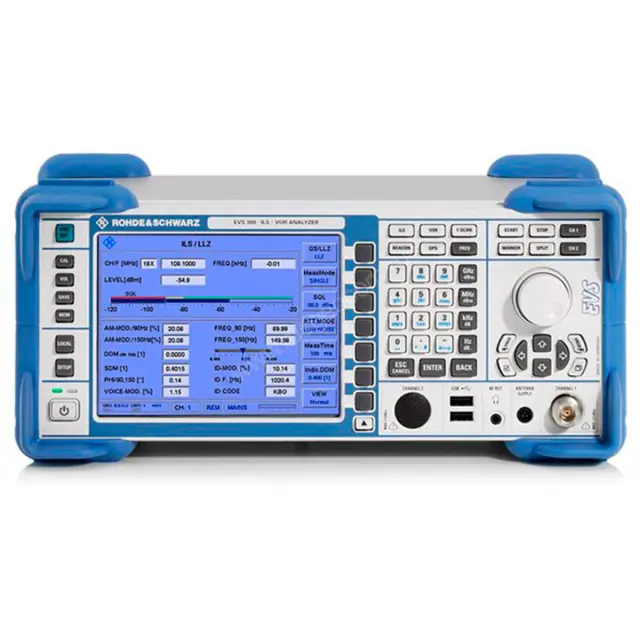

Входы и выходы (напереднейпанели)
|
|
|
Вход ВЧ
|
разъем N, 50 Ом |
|
Выход ЗЧ
|
гнездо 3,5 мм |
|
USB
|
двойной разъем USB (флеш-диск и т. п.) |
|
Источник питания антенны
|
выход для питания и дистанционного |
|

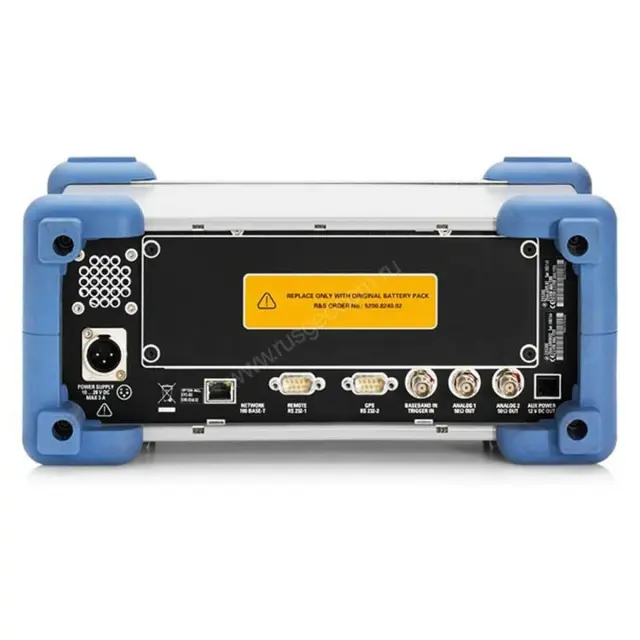

Входы и выходы (на задней панели)
|
||
Интерфейс дистанционного управления
|
RS-232-C, 9-контактный разъем D-Sub |
|
Интерфейс GPS/GSM (опции R&S®EVS-B2 и R&S®EVS-K2)
|
RS-232-C, 9-контактный разъем D-Sub |
|
Интерфейс GPS/GSM (опции R&S®EVS-B2 и R&S®EVS-K2)
|
||
Интерфейс LAN
|
RJ-45, 100BaseT |
|
Выход постоянного напряжения
|
12 В, макс. 500 мА |
|
Вход постоянного напряжения
|
от 10 до 28 В |
|
Вход модулирующего/синхросигнала
|
разъем BNC |
|
Аналоговый выход (2 выхода)
|
разъем BNC, 50 Ом
|
|
Общие характеристики
|
||
Дисплей
|
цветной ЖК-дисплей |
|
Диапазон рабочих температур
|
от –10 до +55 °C
|
|
Диапазон температур хранения
|
от –35 до +70 °C
|
|
Источник питания
|
от 100 до 240 В (переменный ток), от 1 до 0,6 А, от 47 до 63 Гц |
|
Встроенная батарея (опция R&S®EVS-B3)
|
аккумулятор NiMH
|
|
Время непрерывной работы (при температуре от 10 °C до 45 °C) |
от 8 до 10 часов
|
|
Внешний источник питания постоянного напряжения
|
от 10 до 28 В, макс. 3 А |
|
Габариты (Ш × В × Г)
|
350 мм х 147 мм х 219 мм |
|
Масса (с встроенной батареей)
|
5,7 кг |
|
Комплектация
- 1 Анализатор ILS/VOR-сигналов R&S EVS300;
- 2 Руководство по эксплуатации.
