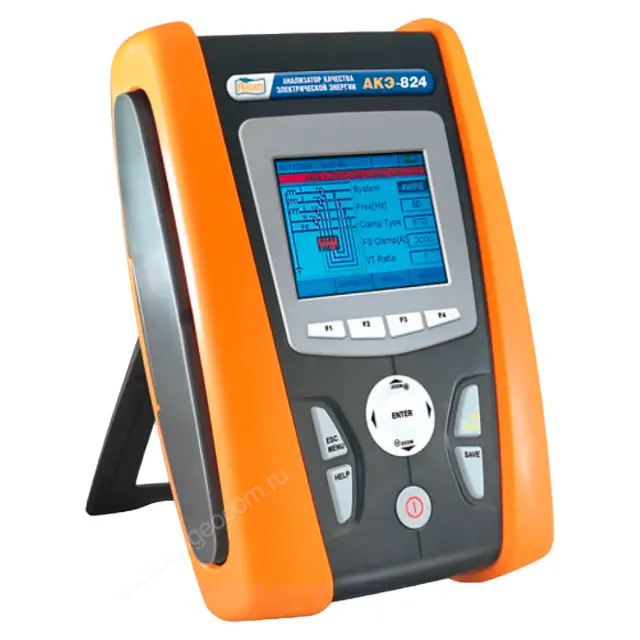

Анализатор качества электроэнергии АКИП АКЭ-824
Оставить отзыв
Гарантия 3 года
Госреестр 36526-07
Артикул 0015897 Код товара 43600
Характеристики
Госреестр:
36526-07
Напряжение:
0,1 - 600 В
Частота:
42,5 - 69 Гц
Ток:
10 - 1000 А
Под заказ
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Код товара 43600
Анализатор качества электроэнергии АКИП АКЭ-824
Технические характеристики Анализатор качества электроэнергии АКИП АКЭ-824
| АКЭ-824 | |
|---|---|
| Напряжение | |
| Диапазон измерений | 0,1…600В (Ф-Н,Ф-З)/ 0,1…1000В (Ф-Ф); |
| Разрешение | 0,1 В |
| Погрешность | ± (0,5 % + 2 ед.сч.) |
| Форма входного сигнала | Произвольной формы (TRMS), Кампл. ≤ 2,0 |
| Регистрация выбросов, отклонений, перенапряжений, провалов напряжения (ф1, ф2, ф3) | |
| Диапазон измерений | 2…600 (Ф-Н)/2 … 1000 (Ф-Ф) |
| Длительность аномалий | ± 10 мс (для f=50 Гц) |
| Разрешение | 0,2 В |
| Погрешность измерения | ± (1 % + 2 ед.сч.) |
| Пределы отклонений | ± 30 % U N (с шагом 1%) |
| Интервал регистрации | 1, 2, 5, 10, 30 с; 1, 2, 5, 10, 15, 30, 60 мин |
| Регистрация выбросов тока | |
| Диапазон измерений/разрешение | Соответствует параметрам используемых токовых клещей |
| Погрешность измерения | ± (1 % + 0,4% от предела измерения) |
| Регистрация импульсов напряжения | |
| Диапазон измерений | ± 6000 В |
| Максимально разрешение | 1 В |
| Погрешность измерения | ± (2 % + 60 В) – для медленных импульсов |
| ± (10 % + 100 В) – для быстрых импульсов | |
| Длительность импульса | От 5 мкс до 160 мкс – быстрые импульсы |
| От 78 мкс до 2,5 мс – медленные импульсы | |
| Сила тока ( In, I1, I2, I3) | |
| Диапазон измерений | 10…1000 А (стандартные клещи 1 А/ мВ) |
| 1…300/3000 А (токовая петля до 300 А или до 3000 А) | |
| Максимальное разрешение | 0,1 А |
| Коэфф. трансформации | 1 В = предел измерения по току |
| Защита от перегрузки по входу | 5 В |
| Погрешность измерения | ± (0,5 % + 0,06% от конца шкалы) |
| Форма входного сигнала | TRMS (скз сигнала произвольной формы), К ампл. ≤ 3 |
| Входной импеданс | 510 кОм |
| Измерение мощностей: активной, реактивной, полной (P, Q, S) | |
| Диапазон измерений | 0,1 Вт – 9,999 МВт (диапазон зависит от типа используемых токовых клещей) |
| Максимальное разрешение | 0,1 Вт |
| Погрешность измерения | ± (1,0% + 6 ед. счета) - при cos φ>0,5 |
| Измерение энергии (активной, реактивной, полной) | |
| Диапазон измерений | 0,1 Вт – 9,999 МВт (диапазон зависит от типа используемых токовых клещей) |
| Разрешение | 0,1 Вт |
| Погрешность измерения | ± (1,0% + 6 ед. счета) - при cos φ>0,5 |
| Коэффициент мощности (cos j) | |
| Диапазон измерений | 0,20…0,50/ 0,50…0,80/ 0,80…1,00 |
| Разрешение (є) | 0,01 |
| Погрешность измерения (є) | ± 1 / ± 0,7 / ± 0,6 |
| Гармоники (напряжение и ток) | |
| Диапазон измерений | От DC (0) до 49-й гармоники |
| Разрешение | 0,1 В/ 0,1 А |
| Погрешность измерения | ± (5% + 5 ед.сч.) |
| Частота | |
| Основная гармоника | 42,5 – 69,0 Гц |
| Разрешение | 0,1 Гц |
| Погрешность | ± (0,2 % + 1 ед.сч.) |
| Фликер | |
| Доза фликера | Кратковременная, длительная |
| Диапазон измерений | 0,0 – 10,0 |
| Разрешение | 0,1 |
| Общие данные | |
| Дисплей | TFT, сенсорный, подсветка, разрешение 320х240, 65536 цветов |
| Операционная система | OC Windows CE, интерфейс USB |
| Память | 16 Мб (доступно 15 Мб + 1 Мб ОС); Расширение с использованием компакт-флэш (опционально) |
| Регистрация данных | Время регистрации определяется исходя из количества заданных параметров и объема памяти. Стандартно: 251 параметр - более 3 месяцев с интервалом усреднения 15 мин. |
| Разрядность АЦП | 16- разрядов, 256 отсчетов за период частоты 50 Гц |
| Условия эксплуатации | 0 °С … +40 °С, отн. влажность < 80 % |
| Напряжение питания | 3,7 В (Li-ION) или 100 – 240 В, 50-60 Гц (с адаптером AC/DC) |
| Исполнение | Кат. IV ~600 В (Ф-Н), ~1000 (Ф-Ф) ; изоляция – класс 2 (двойная), защита от загрязнений – класс 2 |
| Габаритные размеры | 235 х 165 х 75 мм |
| Масса | 1 кг |
Комплектация
- 1 Анализатор качества электроэнергии АКИП АКЭ-824
- 2 Гибкие токовые петли (4 шт.) (до 3000А/1В, D 174 мм)
- 3 Адаптер питания
- 4 Провод 2м + зажим-"крокодил" (5шт.)
- 5 ПО
- 6 USB-кабель
- 7 Аккумулятор (1 шт., установлен)
- 8 Транспортная сумка-кейс
- 9 Стило
- 10 РЭ
