Анализ сигналов со скачкообразной перестройкой частоты Rohde&Schwarz FSW-K60H для анализаторов спектра и сигналов

R&S®FSW-K60/ -K60C/-K60H Анализ переходных процессов - это измерительные приложения общего назначения анализатора спектра и сигналов R&S®FSW.

Базовая опция FSW-K60 обеспечивает запись захваченных прибором спектрограмм в полосе анализа до 320 МГц в накопительный буфер (память буфера до 20000 спектрограмм) и дальнейшее отображение частотных, амплитудных или фазовых зависимостей от времени как для всей области анализа, так и для выбираемого пользователем диапазона частот/времени.

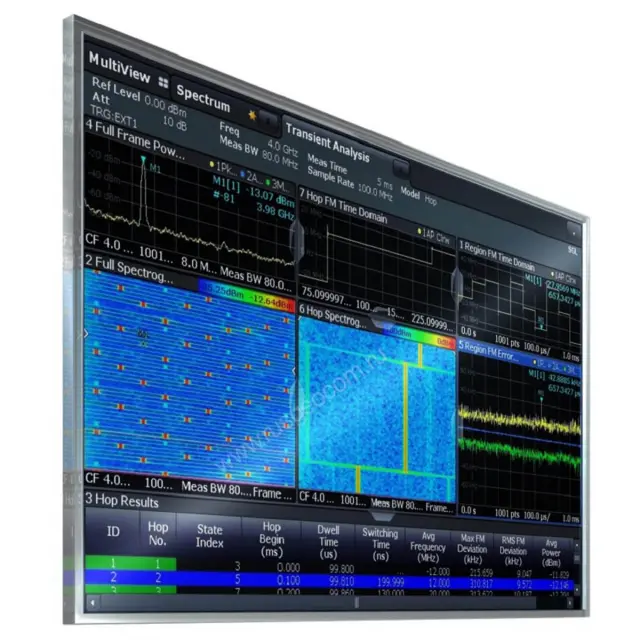

Дополнительная опция FSW-K60H обеспечивает автоматическую регистрацию и анализ сигналов со скачкообразной перестройкой частоты, отображение результатов измерения и статистики в конфигурируемой пользователем таблице.

Результаты включают в себя следующие параметры: время простоя/переключения/генерации сигнала, частоты, отклонения частот и многое другое. Пользователь может выбирать между автоматической регистрацией перескоков частоты или предустановленными настройками, используя их для тестирования на соответствие определенному радиосигналу.

Измеряемые параметры:

• Сигналы со скачкообразной перестройкой частоты: время пребывания, время установления, время переключения, девиация частоты, мощность, девиация фазы, пульсации мощности.
• ЛЧМ-сигналы: девиация частоты, начало ЛЧМ, длина ЛЧМ, скорость изменения частоты, девиация состояния ЛЧМ, девиация фазы, мощность, пульсации мощности.

Измерительные функции:

• Спектрограмма и сечение спектрограммы, табличное отображение, частота, ошибка по частоте, зависимость фазы и амплитуды от времени, БПФ-спектр.
• Функции панорамирования и масштабирования для выбора области анализа с использованием сенсорных жестов, поддерживающихся при работе со спектрограммой, спектром и кривыми во временной области.
• Тренды и гистограммы для всех параметров.
• Статистика скачков/ЛЧМ: СКО, среднее, максимум, минимум.
• Задаваемые пользователем параметры измерения.
