Активный дифференциальный пробник PVA8700

Add a review

Артикул PVA8700 Код товара 119685

Активный дифференциальный пробник PVA8700

Характеристики

Назначение:

пробник с полосой пропускания 7 ГГц

Все характеристики

Активный дифференциальный/несимметричный высокочастотный низковольтный пробник RIGOL серий PVA8700...

Перейти к описанию

For oscillographs

Под заказ

1 304 875 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 119685

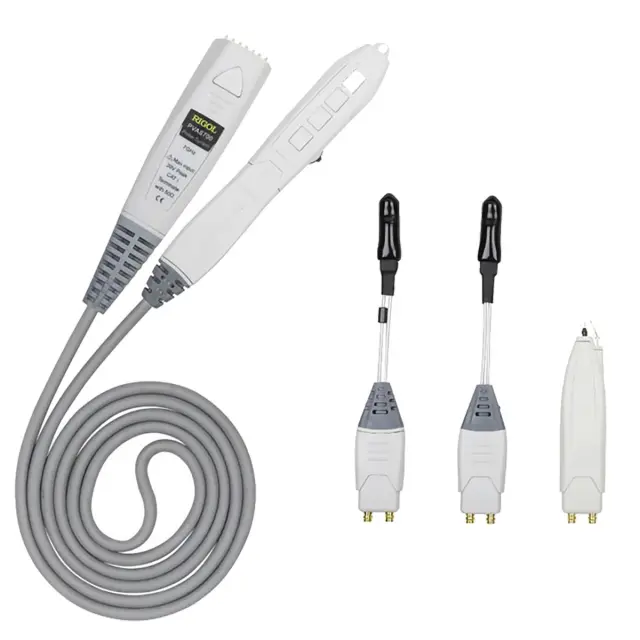

Активный дифференциальный пробник PVA8700

1 304 875 ₽

Активный дифференциальный/несимметричный высокочастотный низковольтный пробник RIGOL серий PVA8700 представляет собой высокочастотный кабель со встроенным блоком СВЧ усилителя, подключаемыми сменными наконечниками (дифференциальный/несимметричный) с одной стороны и разъемом для подключения к входу осциллографа, с другой стороны.

Входной динамический диапазон исследуемых сигналов ± 2 В.
Системный рабочий диапазон до 5 ГГц.

Купить активный дифференциальный пробник PVA8700, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Активный дифференциальный пробник PVA8700

	RIGOL PVA8700
Полоса пропускания	7 ГГц
Время нарастания	70 пс
Системный диапазон	5 ГГц
Входная емкость	<0,6 пФ
Входное сопротивление	50 кΩ ± 2% дифференциальный вход: 25 кΩ ± 4% несимметричный вход разъем/земля: 25 кОм±4%
Входной динамический диапазон	±2 B
Входной диапазон в несимметричном режиме (общем)	±6,25 В (DC...100 Гц) ±1,25 В (>100 Гц)
Подавление помех в несимметричном режиме	> 40 дБ (1 МГц) > 26 дБ (1 ГГц) > 20 дБ (4 ГГц)
Максимальная скорость нарастания	18 В/нс несимметричный 30 В/нс дифференциальный
Встроенный делитель DC	10:1 ± 2 %
Ошибка смещения нуля	<30 мВ (до калибровки) <5 мВ (после калибровки)
Диапазон смещения	-
Точность смещения нуля	<3% (до калибровки) <1% (после калибровки)
Входной шум	5 мВ СКЗ
Задержка прохождения сигнала через пробник	6 нс
Максимальной входное напряжение	30 В пик CAT I
Защита от статического напряжения	> 8 кВ
Диапазон рабочих температур	+5 ºС…+ 40 ºС
Максимальная относительная влажность воздуха	≤ 80%
Потребляемая мощность	1,35 Вт
Длина кабеля	1 м
Вес пробника	137 г ± 10 г

Комплектация

1 Активный пробник Rigol PVA8700
2 Впаиваемая насадка дифференциального пробника
3 Впаиваемая насадка несимметричного пробника
4 Сменная дифференциальная насадка с контактными выводами
5 Сменная несимметричная насадка с контактными выводами
6 Никелевая проволока сечением 0,2 мм (RP7-0301)
7 Калибр (RP7-0307) для измерения и обрезки никелевой проволоки
8 Насадка заземления несимметричная – 4 типа (по 3 шт. каждого типа)
9 Наконечник сменный для несимметричной насадки – 3 типа (по 3 шт. каждого типа)
10 Наконечник сменный для дифференциальной насадки – 3 шт.
11 Руководство пользователя
12 Коробка для хранения аксессуаров
13 Футляр для переноски
