Штангенциркули ШЦ
Штангенциркули ШЦ относятся к измерительным инструментам механического типа, которые используются для определения линейных размеров изделий и деталей. Они оснащаются нониусной шкалой, за счет чего обеспечивают более высокую точность, по сравнению с линейками и рулетками. Технические условия для устройств данного типа определены ГОСТ 166.
Принцип действия

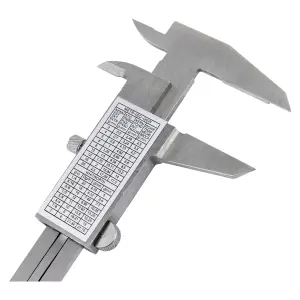

Конструкционно штангенциркули состоят из неподвижной штанги с миллиметровой разметкой и подвижной рамки с нониусной шкалой. Подвижная и неподвижная части снабжены параллельными измерительными поверхностями, между которыми при определении размера помещается объект контроля. Для фиксации положения рамки относительно штанги предусмотрен стопорный винт или курковый механизм. Считывание показаний в миллиметрах производится по первому штриху шкалы штанги штангенциркуля ШЦ, левее от нулевой отметки нониуса, а доли миллиметра определяются по порядковому номеру нониусного штриха, совпавшего с делением миллиметровой шкалы.
Конструкционные типы
- ШЦ-I – с разных сторон снабжены губками с кромочными и плоскими поверхностями для измерения внутренних и внешних размеров соответственно, а также тонким торцевым глубиномером, связанным с рамкой, который задействуется для определения глубины глухих отверстий, пазов и уступов.
- ШЦ-II – измерители двухстороннего типа с механизмом микро-подачи рамки, оборудованы верхними губками кромочного типа для наружных измерений и нижними губками с внутренними плоскостями для определения наружных размеров и цилиндрическими поверхностями для замера внутренних размеров и диаметров.
- ШЦ-III – односторонние измерительные инструменты с микроподачей, внутренняя плоская поверхность губок которых используется для контроля наружных размеров, а наружная цилиндрическая – для определения внутренних; изготавливаются в широком диапазоне типоразмеров, обеспечивая возможность проверки геометрии как небольших деталей, так и крупных изделий.
Расшифровка маркировки штангенциркулей ШЦ
В полном обозначении конкретной модели после римской цифры, соответствующей конструкционному типу, указывается диапазон измерений в миллиметрах и величина минимального отсчета по нониусу. Для приборов с отсчетом от 0 нижний предел измерительного диапазона в индексе не обозначается. Измерители с одинаковым наименованием модели могут соответствовать как первому, так и второму классу точности. В изделиях импортного производства тип и величина минимального отсчета обычно не указывается.
